汽车刹车盘是汽车制动系统中的重要零件,其要求制动稳定、无噪音、不抖动,因此对机械加工技术的要求很严格。在这里,刹车盘数控立车制造厂家分享了刹车盘加工的相关工序供大家学习。
根据不同的刹车盘,刹车盘车削加工通常分为2个工序(粗车和精车)或3个工序(粗车、半精车和精车),以满足较高的工序能力指数(Cpk值)要求,并平衡节拍。
在刹车盘粗车工序中,以刹车盘大端面为粗加工基准,采用夹通风槽的特殊工装,确保刹车面厚度均匀、防止变形不均,从而保证制动效果的稳定性。
刹车盘精车工序。以小端安装法兰端面为基准,进行轴向定位,夹具撑内孔,然后进行精加工,包括加工大端内孔和外圆,并夹刀同时精加工两个刹车面。本序重点是保证两个刹车面的平行度和平面度要求。为了减小单刀切削时因切削力集中引起的工件变形,采用了上下双刀同时切削端面的工艺。这样可以实现两个刹车面的平行度要求。由于上下两刀产生的切削力相互抵消,可以大幅提高加工精度,减少变形量。
刹车盘加工设备选择。刹车盘为典型的盘类薄壁零件,加工内容主要为车削,加工难点是如何保证成品尺寸和形位精度。考虑到部分刹车盘的直径较大,超出了卧式车削中心的加工范围,并且工件的装夹和找正都比较费力,为提髙工艺刚性,提高加工效率,降低工人劳动强度,刹车盘数控立车已成为目前主流的刹车盘加工设备,并逐步淘汰了传统的卧式加工方式。
LYV-SD500A刹车盘数控立车可实现刹车盘/刹车毂类工件的粗精一体加工,床体、立柱等铸件采用热对称式箱型筋板结构,主轴与卡盘采用立式设计,配有一个车削主轴和两个对应分区刀位(可选排刀或刀塔),X/Z轴均采用大跨距设计,可承受重切削时的强大抗力,适用于刹车盘/毂类产品的高精度、自动化批量生产。
根据不同的刹车盘,刹车盘车削加工通常分为2个工序(粗车和精车)或3个工序(粗车、半精车和精车),以满足较高的工序能力指数(Cpk值)要求,并平衡节拍。

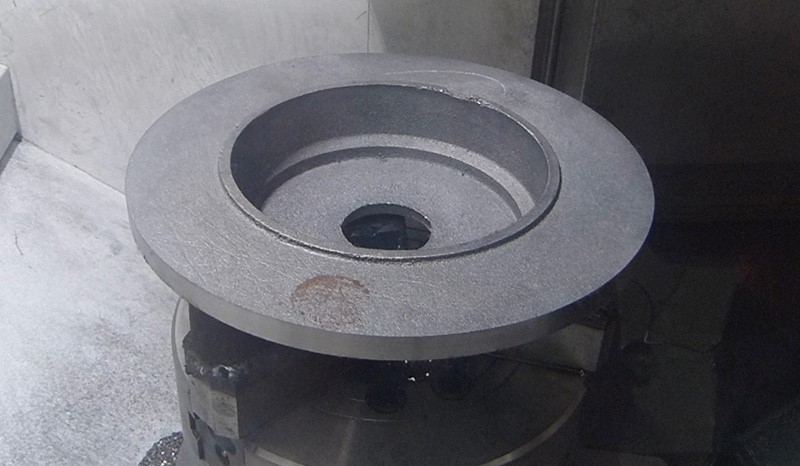

等待车削加工的刹车盘毛坯
在刹车盘粗车工序中,以刹车盘大端面为粗加工基准,采用夹通风槽的特殊工装,确保刹车面厚度均匀、防止变形不均,从而保证制动效果的稳定性。
刹车盘粗车工序
刹车盘精车工序。以小端安装法兰端面为基准,进行轴向定位,夹具撑内孔,然后进行精加工,包括加工大端内孔和外圆,并夹刀同时精加工两个刹车面。本序重点是保证两个刹车面的平行度和平面度要求。为了减小单刀切削时因切削力集中引起的工件变形,采用了上下双刀同时切削端面的工艺。这样可以实现两个刹车面的平行度要求。由于上下两刀产生的切削力相互抵消,可以大幅提高加工精度,减少变形量。
刹车盘精车工序
刹车盘加工设备选择。刹车盘为典型的盘类薄壁零件,加工内容主要为车削,加工难点是如何保证成品尺寸和形位精度。考虑到部分刹车盘的直径较大,超出了卧式车削中心的加工范围,并且工件的装夹和找正都比较费力,为提髙工艺刚性,提高加工效率,降低工人劳动强度,刹车盘数控立车已成为目前主流的刹车盘加工设备,并逐步淘汰了传统的卧式加工方式。
刹车盘数控立车
LYV-SD500A刹车盘数控立车可实现刹车盘/刹车毂类工件的粗精一体加工,床体、立柱等铸件采用热对称式箱型筋板结构,主轴与卡盘采用立式设计,配有一个车削主轴和两个对应分区刀位(可选排刀或刀塔),X/Z轴均采用大跨距设计,可承受重切削时的强大抗力,适用于刹车盘/毂类产品的高精度、自动化批量生产。
